FriendlyELEC Smart210

Introducción

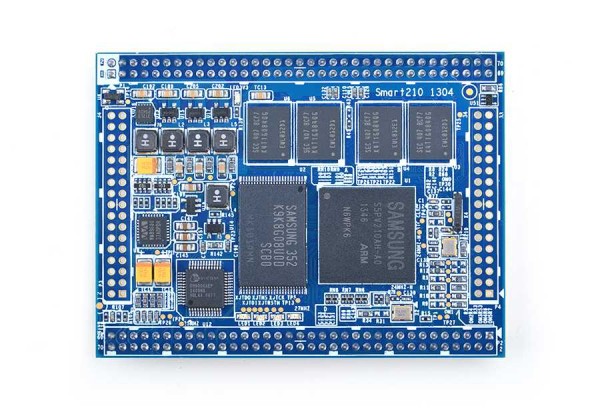

Smart210 CPU board ha sido diseñada y desarrollada por FriendlyElec. Es una placa de procesamiento integrada Cortex-A8 que utiliza el Samsung S5PV210 System On Chip (SOC). Su frecuencia máxima es de hasta 1GHz. El S5PV210 integra motor gráfico PowerVR SGX540 con soporte de hardware para 3D y puede conducir la reproducción de vídeo en pantallas de hasta 1080P.
La Smart210 CPU board tiene un cabezal de doble hilera de espaciado de 2.0 mm (P1, P2, P3 y P4) que conecta el Smart210 a una placa portadora y extiende la mayoría de los pines de la CPU’s. Su tamaño (74 x 55 mm) que la Tiny210 CPU board. P1 y P2 son configuraciones estándar, y P3 y P4 son para los usuarios. La versión estándar integra 512M DDR2 RAM y 512M Flash (1G Flash opcional) y puede ejecutar Android, Linux y WinCE6. Estas características lo hacen fácil y ampliamente utilizado en el desarrollo de MID, Android notepads, dispositivos electrónicos automáticos, aplicaciones industriales, sistemas GPS y sistemas multicelda.

Carcaterísticas

• CPU:Samsung S5PV210, basado en CortexTM-A8, 1GHz
• DDR2 RAM:lGB,32bit data bus, canales individuales,200 MHz
• Flash:lGB
• LED:4 x LED (Verde),1 x Power LED (Rojo)
• Audio:1 x Audio(WM8960)
• Ethernet:1 x Ethernet(DM9000)
• J-TAG:1 x J-TAG Test Points
• PCB:Six Layer Board,74 x 55 x 11 mm

Related Resources

210 CPU's Datasheet:http://www.mediafire.com/view/t5xgfce4rhwq4c4

Smart210 CPU Board V1304 Schematic: http://www.mediafire.com/view/o9kh1wtscnkpi44

Smart210 CPU Board V1304 Dimension: http://www.mediafire.com/download/92ermfxcfd8uywu

Smart210 Carrier Board V1305 Schematic: http://www.mediafire.com/download/di97t8viey1gd72

Smart210 Carrier Board V1305 Dimension: http://www.mediafire.com/download/zzcdb9ptt7cg13a
