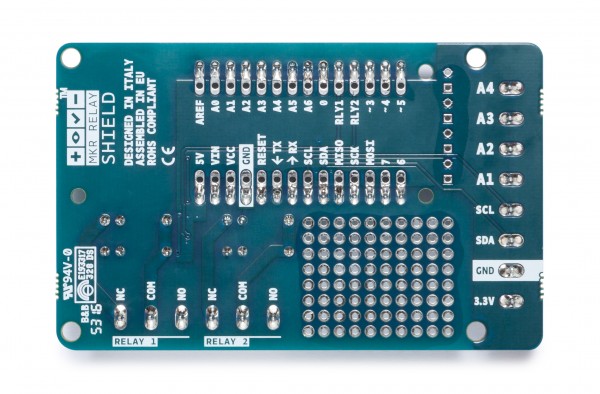

Arduino® MKR Relay Proto Shield

Relés
El MKR Relay Proto Shield le permite controlar fácilmente los relés con su placa MKR. El Shield ofrece dos relés integrados y una pequeña área de prototipado si desea añadir otro componente a su proyecto.

Arduino® MKR Relay Proto
El MKR Relay Proto Shield le permite agregar fácilmente relés a su proyecto basado en placas MKR. El Shiel proporciona dos relés llamados RELÉ 1 y RELÉ 2 que son controlados por los pin 1 y pin 2 respectivamente. La pantalla también permite una fácil conexión a través de los terminales de tornillo de A1 a A4.

Especifiaciones técnicas

• Operating voltage 3.3V (supplied from the host board)
• Dos relés con conexión NO, COM y NC
• Funciona con una placa alimentada por batería
• 8 positions screw terminal blocks  for easy connections with A1 to A4 Analog input, SCL SDA for I2C, GND and 3.3V output
• 6 positions screw terminal blocks (NO, COM, NC for each relay)
• Carry current: 2 A
• Max. operating voltage: 24 VAC, 50 VDC
• Max. operating current: 1 A
• Max. switching capacity: 62.50 VA, 30W
• Proto area
