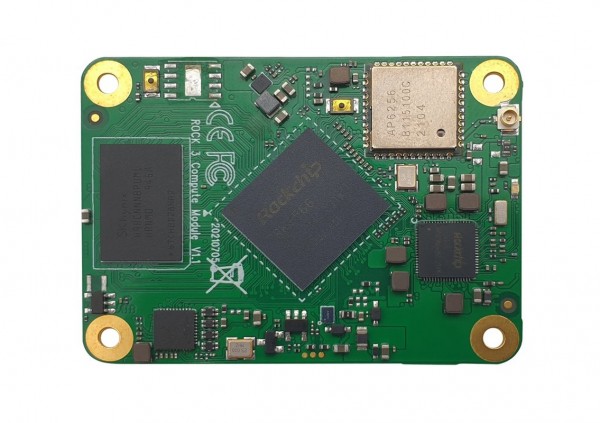

RADXA CM3i industrial embedded SOM module 1GB RAM /no EMMC no Wifi

El nuevo CM3I de RADXA es un SoM (System on Module)

Integrado en la industria y con multitud de funciones.

Basado en el Rockchip RK3568 (J) Industrial Grade SoC en un pequeño factor de forma de 70mm x 40mm, integra CPU/PMU/DRAM/FLASH STORAGE y Wireless. (WiFi5/BT5)

El CM3I de Radxa ofrece una solución lista para usar y rentable para innumerables aplicaciones. También simplifica y acelera el desarrollo de productos industriales.

Resumen de características:

Solución de alto rendimiento Quad core de 64 bits

Radxa CM3I está equipado con el SoC Rockchip RK3568(J), un núcleo de 64 bits Quad Cortex A55 (ARM v8) de bajo consumo a 2,0 GHz. Está disponible con un máximo de 8 GB de RAM, hasta 128 GB de almacenamiento eMMC y potente capacidad de red (Gigabit Ethernet PHY integrado y WLAN IEEE802.11b/g/n/ac + BLE5).

Al desarrollar una placa portadora, los ingenieros pueden ahorrar tiempo en la creación de soluciones industriales y prepararlas para la producción en serie.

Ricas interfaces

I2C, SPI, UART, ADC, PWM, GPIO, Ethernet, CAN, PDM, USB2, USB3, I2S, MIPI,
. SATA, eDP, así como buses PCIe 2.0 de gran ancho de banda.

Capacidad de visualización

El procesador de doble salida de vídeo soporta la salida de doble pantalla a cualquiera de las dos HDMI, eDP, MIPI, DP, con una resolución de hasta 4K x 2K y una de 2,5k

.

Potente soporte de utilidades multimedia

Descodificación de vídeo 4K VP9 y 4K 10bits H264/H265, hasta 60FPS

Potente utilidad multimedia.

Descodificación de múltiples formatos de vídeo 1080P incluyendo VC-1, MPEG-1/2/4, VP8

Potente utilidad multimedia

Codificación 1080P a los formatos H.264, VP8

 Pequeño tamaño y bajo consumo

El factor de forma de 70 mm x 40 mm y los conectores de placa a placa compatibles con la industria de 4 x 100PIN ahorran espacio en la placa y proporcionan interfaces estandarizadas y ahorran espacio en la placa.

Soporte para múltiples sistemas operativos

Ubuntu / Debian / Android (11/12)

Documentos y código fuente abiertos

Código fuente, documentos, herramientas & las utilidades son de libre acceso, la comunidad y el apoyo comercial están disponibles para ayudarle a poner su prototipo en producción

Ampliamente utilizado en diversas aplicaciones

Perfecto SoM para Robótica, Control Industrial, Equipos Médicos, etc.

Especificaciones técnicas detalladas:

Procesador:

Rockchip RK3568 (J), Quad core Cortex-A55 (ARM v8) 64-bit SoC @2.0GHz

Memoria:

1GB, 2GB, 4GB u 8GB LPDDR4 (según variante)

Conectividad:

- LAN inalámbrica opcional, 2,4 GHz y 5,0 GHz IEEE 802.11b/g/n/ac
inalámbrica, Bluetooth 5.0, BLE con opciones de antena integrada y externa
- Ethernet Gigabit PHY integrada
- 1 puerto USB 2.0 (alta velocidad), 1 puerto USB 3.0 (5 Gbps) - 1 × PCIe 1-lane host, Gen 2 ( 5Gbps )
- 2 x puertos SATA, uno compartido con USB 3, uno compartido con PCIe
- 50 × soporte GPIO

Vídeo:

- 1x HDMI hasta 4K x 2K@60HZ
- 1x eDP cuatro carriles, 2.7Gps por carril
- 2x MIPI DSI cuatro carriles, 1,6Gbps por carril

Audio:

- LINEOUT
- I2S
- PDM, soporta array de micrófonos

Multimedia:

- VP9/H.264/H.265 decodifica 4K@60HZ
- H.264/H.265 codifica 1080P@100HZ
- OpenGL ES 3.2/OpenCL 2.0/Vulkan 1.1 GPU

Alimentación de entrada: 5V DC

Conector: 4x 100P 0.5mm paso conector B2B

Temperatura de funcionamiento:

• Modelo J0 (RK3568) 0° a 60° C
• Modelo J1 (RK3568)
• Modelo J1 (RK3568J) -40° to 85° C

Dimensión: 70 mm × 40 mm
