Rock Pi 4 Placa de ampliación M.2

Funciona con ambas versiones ROCK PI 4A/ 4B

La nueva M.2 Extension Board v1.6 ha sido mejorada en base a los comentarios de la comunidad

Mejoras:

Conectores chapados en oro para una transmisión de datos estable

En la versión anterior, los conectores eran simples conectores FPC. Podían romperse fácilmente y el cable plano podía montarse de forma incorrecta. Los conectores no solo evitan que el cable se inserte incorrectamente, sino que también cuentan con un mecanismo de bloqueo para evitar que el conector se mueva.

Cable plano mejorado con conectores chapados en oro instalados en ambos lados

El anterior cable plano siempre fue objeto de discusión. La gente se quejaba de que el cable no proporcionaba una transmisión de datos estable porque la conexión a través del conector FPC no era lo suficientemente precisa y buena. También decían que podían producirse interferencias porque no se utilizaban tomas de tierra para aislar el cable plano.

Ambos problemas se han solucionado. Ahora el cable no sólo tiene conectores chapados en oro a ambos lados, sino que el diseño también presta especial atención al apantallamiento entre las líneas de datos de alta velocidad. Una disposición inteligente garantiza que no se pierda ningún dato. Los conectores tienen muelles adicionales para garantizar una conexión estable, incluso si se mueve la placa.

La única desventaja es que la longitud del cable ya no se puede adaptar fácilmente con cables de repuesto.

Tarjeta de interfaz rediseñada para el conector M.2 de la Rock Pi 4

Se ha mejorado el montaje de la tarjeta M.2 con uso simultáneo de la EMMC

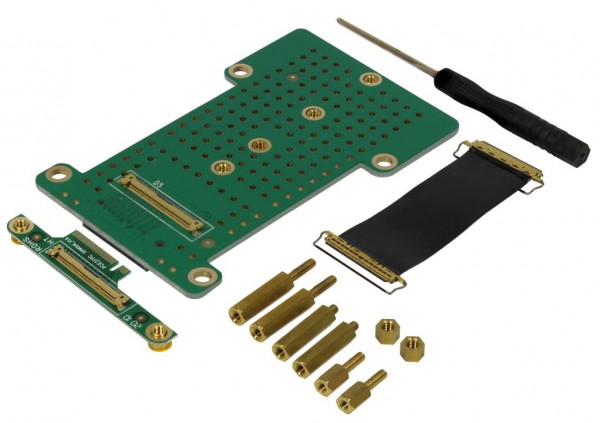

El producto contiene:

Tarjeta de expansión M.2
Mini adaptador de PCB para la conexión al zócalo M.2 de a bordo
Cable plano de alto rendimiento
Pernos y tornillos de montaje
