Siglent F503ME Kalibrierungskit / Der F503ME wird zur Kalibrierung von Siglent Vektor-Netzwerkanalysatoren verwendet

Vista preliminar: Siglent F503ME Kalibrierungskit / Der F503ME wird zur Kalibrierung von Siglent Vektor-Netzwerkanalysatoren verwendet

Imágenes de artículos similares, pueden diferir de la descripción del producto!

Los precios no incluyen IVA ni gastos de transporte

Artículo no disponible en la cantidad deseada, tiempo de entrega bajo pedido

Llámenos Escríbanos

Downloads

Ficha ténica DE

EU RoHS und REACH Erklärung

Stock: 0
Nº de artículo 155627
Fabricantes: Siglent
Número de artículo del fabricante: F503ME
Peso: 0.3kg
Garantía: 36 Meses
¿Preguntas sobre este artículo?

Das F503ME ist ein Kalibrierungsset für die Selbstkalibrierung der Vektor-Netzwerkanalysatoren...más

Cerrar menú

Información del producto "Siglent F503ME Kalibrierungskit / Der F503ME wird zur Kalibrierung von Siglent Vektor-Netzwerkanalysatoren verwendet"

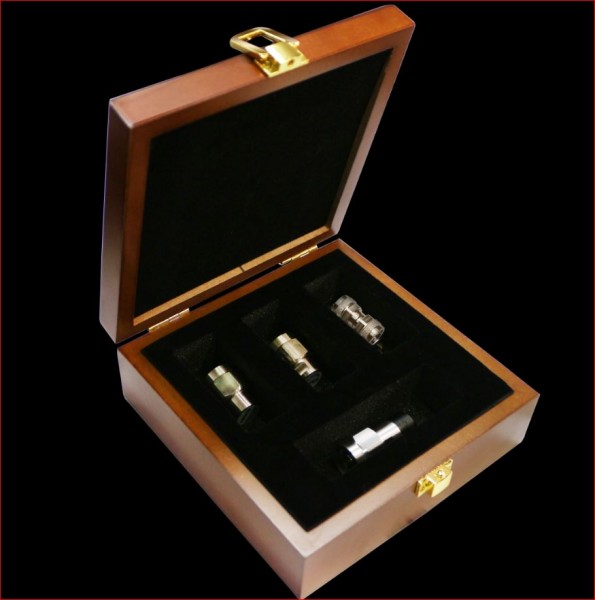

Das F503ME ist ein Kalibrierungsset für die Selbstkalibrierung der Vektor-Netzwerkanalysatoren SVA1000X. Offen(M), Kurz(M), Match(M, 50), Durch(M-M), 50 ?, DC-4.5 GHz, N-Typ Stecker.

Features

Impendenz: 50 Ω
Leistung: 1 W
Schnittstellen Standard: IEC 60169-16
Haltbarkeit: > 2000
Drehmoment: 1,35Nm
Schlüssel: 19mm
Temperatur: -15 ? ~ + 35 ?

Technische Daten

Type	Anschluss	Spezifikation
Open	N(Male)	DC – 4,5 GHz, Phasenabweichung ≤ ± 1,0°
Short	N(Male)	DC – 4,5 GHz, Phasenabweichung ≤ ± 1,0°
Load	N(Male)	DC – 4,5 GHz, SWR ≤ 1,04 (Rückflussdämpfung ≥ -34 dB)
Through	N(Female) - N(Female)	DC – 9 GHz, SWR ≤ 1,035 (Rückflussdämpfung ≥ -35 dB), Einfügungsdämpfung ≤ 0,1 dB, Verzögerung = 125,4 ps
