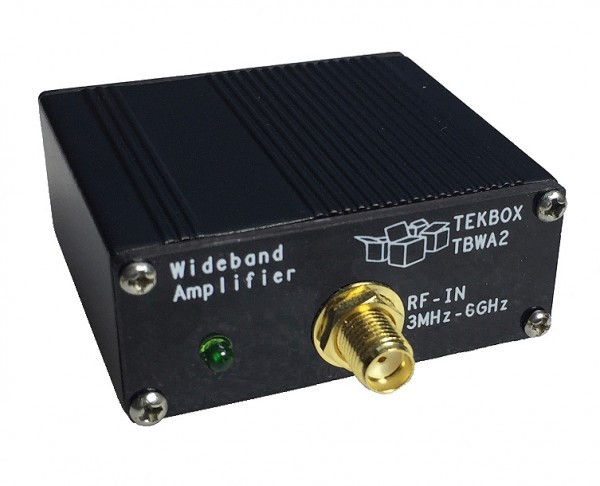

Tekbox TBWA2/20dB Amplificador 6GHz
Los precios no incluyen IVA ni gastos de transporte
Disponibilidad inmediata, Plazo de entrega aprox. 1-3 días laborables
- Stock: 0
- Nº de artículo 119157
- Fabricantes: Tekbox
- Número de artículo del fabricante: TBWA2/20dB
- Peso: 0.2kg
- Garantía: 24 Meses
- ¿Preguntas sobre este artículo?
Downloads
Ficha ténica DE
EU RoHS und REACH Erklärung
Amplificador de banda ancha con 20dB de ganancia para conectar sondas de campo cercano - ¡ahora hasta 6 GHz!
Amplificador de RF de banda ancha TBWA2
Los amplificadores de RF de banda ancha TBWA2 son componentes versátiles que pueden integrarse fácilmente en configuraciones de laboratorio. Con un ancho de banda de 2MHz a 6GHz, son ideales para amplificar las señales captadas por nuestras sondas EMC de campo cercano. Los amplificadores de banda ancha TBWA2 están disponibles con amplificación de 20 dB o 40 dB.
TBWA2/20dB
Entrada: 50 Ohm, SMA
Salida: 50 Ohm, SMA
Tensión de alimentación nominal: 4,5 - 5V, típ. 110mA, conexión mini-USB-B
Tensión de alimentación máxima: 5,5 V
Potencia máxima de entrada: +10dBm
Punto de compresión de salida de 1dB @ 2GHz: +20dBm
Punto de corte de salida de 3er orden @ 2GHz, pin = 0dBm/tono, Δf = 10MHz: +35dBm
Aislamiento hacia atrás S12, 0,1 ...6GHz: 23dB
Factor de ruido @ 2GHz: 4,5 ... 5 dB
Amplificación
|
1 MHz |
10 MHz |
100 MHz |
500 MHz |
1 GHz |
2 GHz |
3 GHz |
4,5 GHz |
6 GHz |
| 14,8 dB | 20,2 dB | 20,2 dB | 20 dB | 19,8 dB | 19 dB | 17,6 dB | 17,4 dB | 15,4 dB |
