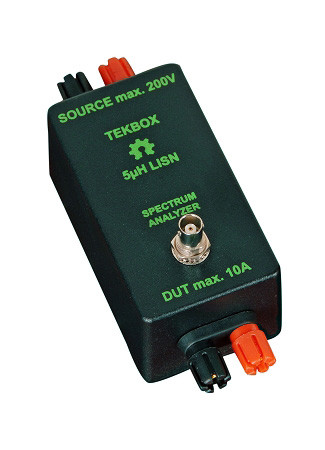

Tekbox TBOH01 / Gleichspannungs-LISN bis 10 A

5 µH Netznachbildung (LISN) für Gleichspannungs-Geräte bis 10 A

Das 5µH LISN (Line Impedance Stabilisation Network) vom Typ TBOH01 wird zur Messung leitungsgebundener Störungen von Geräten mit DC-Versorgung benötigt. Das Gerät wurde für EMV-Pre-Compliance-Tests im Frequenzbereich 150 kHz bis 110 MHz entwickelt. Das LISN wird in die Versorgungsleitung des DUT (Device-Under-Test) eingeschleift. Leitungsgebundene Störungen, die auf der Versorgung des DUT anzutreffen sind, können über den BNC-Anschluss in Verbindung mit einem Spektrumanalysator oder Messempfänger gemessen werden. Eingang (Anschluss Spannungsquelle) und Ausgang (Anschluss DUT) der LISN werden über eine 5 µH Luftspule entkoppelt.

Features

• Frequenzbereich: 100 kHz…110 MHz
• DC-Widerstand: 60 mΩ
• Maximal-Strom: 10 A
• Maximale Versorgungsspannung: 200 V
• Integrierter Überspannungsschutz
