Rock Pi 4 SATA HAT Penta para NAS

Construye tu NAS basado en Rock Pi 4 con hasta 5 HDD/SSD y hasta 100TB de capacidad

El Penta SATA HAT utiliza la interfaz M.2/PCIe en el Rock Pi 4 para proporcionar hasta 5 puertos SATA. Este HAT funciona sólo con Rock Pi 4 montado en la refrigeración.

El concepto de 4 SATA internos y un diseño eSATA se escogió porque hace la configuración más flexible para el uso de discos externos.

Características

• Hasta 5x HDD/SSD, 2.5¨ y 3.5¨ de almacenamiento soportado, máximo 100TB
• 4x SATA
• 1x eSATA con alimentación
• Usa dos vía de bus PCIe 2.1 en Rock Pi 4
• Entrada de corriente DC con soporte para ambas unidades de 2.5¨ y ROCK Pi 4
• La fuente de alimentación externa ATX soporta un disco duro de 3.5¨ HDD
• Compatibilidad con el modo de suspensión  del disco duro HDD
• Soporte para RAID 0/1/5 de software
• Ventilador de control PWM opcional para la gestión del calor del disco duro HDD
• Display OLED opcional para información IP / Store
• POR FAVOR TENGA EN CUENTA: Necesitas pedir el disipador de calor con el Rock Pi4, de lo contrario el HAT Penta no se puede montar en la parte superior!

eSATA

Para aprovechar plenamente el 5th puerto SATA, se implementó un conector eSATA que se puede exportar, por ejemplo, fuera de la caja. El conector eSATA proporciona tanto datos como energía. Puede conducir directamente un disco duro HDD de 3.5¨ a través de un solo cable.

Rendimiento

El Penta SATA HAT es alimentado por el  JMB585 con 2 vías 5Gbs buses PCIe con hasta 10Gbps de ancho banda. Con 5 SSD's configurados en modo Raid0, se puede alcanzar una velocidad de hasta 803MB/s.

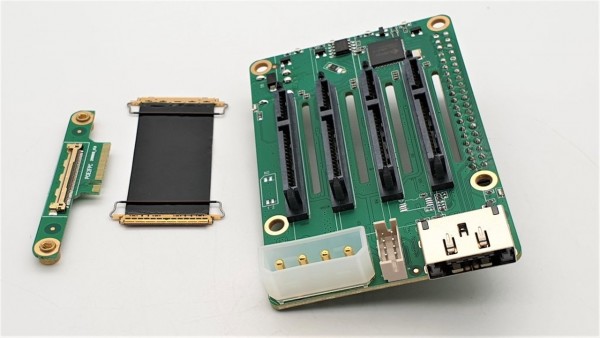

Contenido

Placa Penta SATA HAT

Placa interfaz M.2 con cable conector plano de alta velocidad

opcional: Placa superior SATA HAT
