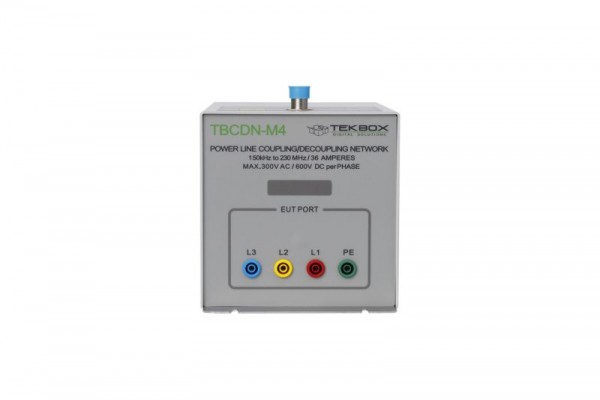

TekBox TBCDN-M4 Kopplungs-Entkopplungs-Netzwerk (CDN) M4

TBCDN-M4 KOPPELN VON ENTKOPPLUNGSNETZEN M4
Das TBCDN-M4 ist ein Kopplungs-Entkopplungs-Netzwerk zur leitungsgebundenen Störfestigkeitsprüfung nach IEC 61000-4-6.

Der TBCDN-M4 entspricht der IEC 61000-4-6 Annex D2.

Es wurde entwickelt, um Gleichtaktstörsignale im Frequenzbereich von 150 kHz bis 230 MHz in ungeschirmte AC- und DC-Stromversorgungsleitungen einzuspeisen.

SPEZIFIKATIONEN

• Maximale Versorgungsspannung: 300V AC, 600V DC
• Maximaler Strom: 36A
• Frequenzbereich: 150 kHz - 230 MHz
• Maximale HF-Eingangsleistung: 6,5 W CW
• Maximale HF-Eingangsspannung: 32 V
• Gleichtaktimpedanz:
• 150 kHz - 24 MHz: 150 Ω 20 Ω
• 24 MHz - 80 MHz: 150 Ω + 60 Ω / - 45 Ω
• 80 MHz - 230 MHz: 150 Ω 60 Ω
• Verhältnis der Spannungsteilung:
• 150 kHz - 80 MHz: 9,5 dB 1 dB
• 80 MHz - 230 MHz: 9,5 dB + 3 dB / - 2 dB
• HF-Eingang: N - weiblich
• EUT / AE Anschlüsse: 4 mm Bananen-Sicherungsbuchsen, 4mm Steckplätze in Grundplatte für GND-Anschluss
• Gehäusematerial: pulverbeschichtetes Aluminium, Edelstahl-Grundplatte
• Inklusive: individuelles Prüfprotokoll mit Spannungsteilungsverhältnis und Gleichtaktimpedanz
• Optionales Zubehör:
• 30mm Adapterplatte mit Kurzschlussleisten und BNC-Stecker
• 50 Ω auf 150 Ω N-Stecker auf N-Buchse Adapter
• Kalibrierset - TBCDN-M4-AP
