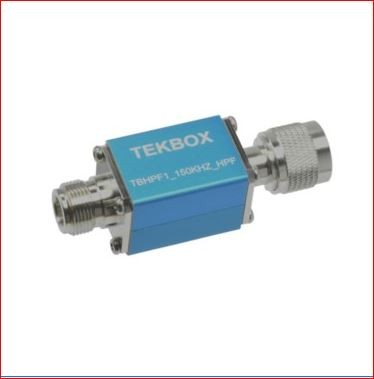

Tekbox TBHPF1-150kHz Filtro de paso alto

Los diodos en la entrada normalmente sirven como diodos de protección ESD. Para proteger completamente la entrada con un limitador, los diodos de derivación deberían combinarse con una resistencia en serie para limitar la corriente directa en caso de una señal de entrada excesiva. En consecuencia, no se puede implementar una solución de resistencia limitadora de corriente clásica, ya que aumentaría la impedancia de entrada del analizador. Se podría implementar un limitador combinándolo con un atenuador; sin embargo, esto degradaría la sensibilidad del analizador y limitaría su uso.
El primer eslabón débil de la cadena de entrada es el interruptor de RF. Los analizadores de espectro EMI típicos utilizan interruptores de GaAs integrados. Los interruptores de GaAs son inherentemente débiles a bajas frecuencias. Muchos interruptores de GaAs ni siquiera están especificados con respecto a la potencia de entrada máxima a bajas frecuencias, hasta 9 kHz. A continuación se muestra un examp archivo de una hoja de datos "honesta" de un interruptor de GaAs típico:

Datos técnicos:

• Filtro de paso alto, reflectante, 50 ohmios
• Ancho de banda de 3dB: 150 kHz - 3GHz
• Vol. de entrada máximotage: 100V; 250V por < 5 seg
• Corriente de entrada máxima permitida a frecuencias < 150kHz y salida abierta: 650 mA
• Potencia máxima de entrada en frecuencias 300 kHz - 1 GHz: 10W
• Conectores: N-Macho / N-Hembra
• Dimensiones: 26*26*82 mm
• Peso: apro. 100 gramos
