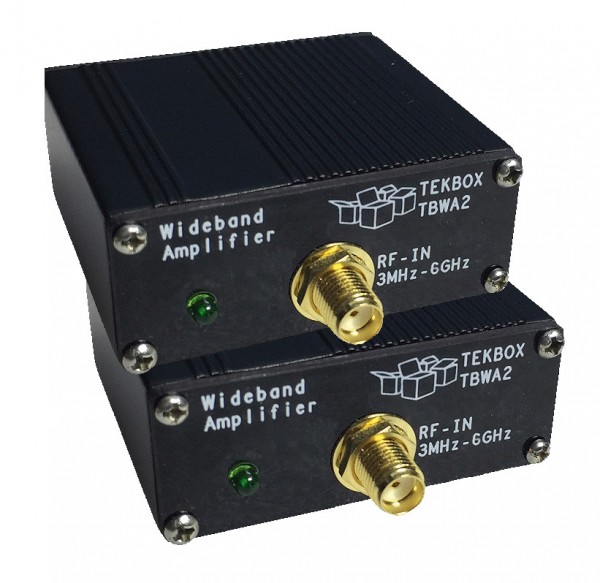

Tekbox TBWA2-Set / 20- und 40dB Breitband-Verstärker-Set bis 6GHz

TekBox TBWA2/20dB, TBWA2/40dB Breitband-Verstärker

Die Breitband-HF-Verstärker der TekBox TBWA2-Serie lassen sich leicht in Laboraufbauten integrieren. Mit einer Bandbreite von 2 MHz bis 6 GHz sind sie ideal, um die von unseren EMV-Nahfeldsonden aufgenommenen Signale zu verstärken. Die TBWA2-Breitbandverstärker sind mit 20 dB oder 40 dB Verstärkung erhältlich.

Im Paket mit Nahfeldsonden

Die Verstärker der TBWA2-Serie erhalten Sie auch im Paket mit den TekBox TBPS01 EMV-Nahfeld-Sonden. Das TBPS01-Set umfasst Magnetfeld- (H) und elektrische Feldsonden (E) für die EMV-Vorkonformitätsmessung für Strahlungsemissionen. Sie dienen zur Lokalisierung und Identifizierung von potentiellen Störquellen innerhalb der Bausteine elektronischer Baugruppen. Die Sonden wirken ähnlich wie Breitbandantennen und nehmen Störaussendungen von Bauteilen, Leiterbahnen, Gehäuseöffnungen oder -spalten und von allen anderen Teilen, die HF aussenden könnten, auf. Die Sonden sind in der Regel an einen Spektrumanalysator angeschlossen. Weitere Anwendungen sind HF-Immunitätstests, indem ein HF-Signal in die Sonde eingespeist und in potenziell anfällige Schaltungsteile eingestrahlt wird. Eine weitere Anwendung ist die nicht-invasive Messung von HF-Bausteinen wie Modulatoren oder Oszillatoren. In Verbindung mit einem rauscharmen Vorverstärker können Frequenz, Phasenrauschen und spektrale Komponenten gemessen werden. Die Breitbandverstärker TBWA2/20dB und TBWA2/40dB werden zwischen EMV-Sonde und Spectrum Analyzer geschaltet, um den Dynamikbereich der Messungen zu erhöhen.

Modell-Übersicht

.
