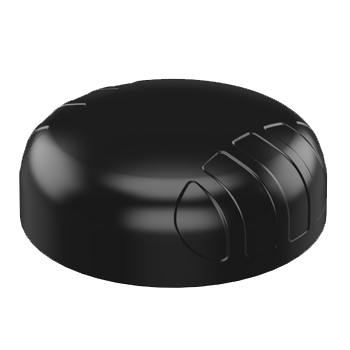

Poynting · Antennen · 5G/LTE · KFZ · A-PUCK-0003-V2-01 · schwarz · SMA (M) · 6 dBi 5G/LTE Antenna

Poynting 5G/LTE A-PUCK-3-V2-01 Fahrzeug Antenne - Schwarz

Überblick

Die neue PUCK-Reihe von Poynting bietet eine Antenne mit kleinem Profil für den Einsatz in den Bereichen IoT/M2M, Smart Meter, Smart Utilities, Transport, Marine und Märkte für Landwirtschaft und Viehzucht. Die PUCK-3 besteht aus einem 3-in-1-Antennensystem in einem einzigen Gehäuse und bietet SISO LTE, SISO Wi-Fi und GPS/GLONASS. Die Mobilfunkantenne (für 2G/3G/4G) deckt das 617MHz- bis 6000MHz-Band ab, das die beliebtesten internationalen LTE Bänder. Die Antenne ist eine Dual-Band-Wi-Fi-Antenne, die gleichzeitig das 2,4-GHz- und das 5-GHz-Band abdeckt und 802.11n und 802.11ac/ax unterstützt. Die dritte Antenne ist ein hochleistungsfähiges aktives GPS/GLONASS-System, das bei Temperaturen von bis zu -40ºC arbeitet. Die PUCK übertrifft die Leistung vieler Mitbewerber aufgrund der sorgfältigen Konstruktion dieser Hochleistungsantenne. Die Strahlungsdiagramme aller abstrahlenden

Die Strahlungsdiagramme aller Strahlerelemente bieten ein ausgezeichnetes Gleichgewicht zwischen Rundstrahlcharakteristik, Mustervielfalt und guten Strahlungseigenschaften in der gewünschten Höhe,
was bei einer so kleinen Antenne oft übersehen wird. Trotz ihrer geringen Größe bietet diese Antenne eine hervorragende Leistung, insbesondere in den höheren Frequenzbändern, wo die Leistung für den LTE-Durchsatz und die Verbindungsstabilität entscheidend ist.

Eigenschaften

• Klein und flach (100mm x h 36mm)
• IP69K
• Feuerbeständig
• UV-stabiles Gehäuse
• Unabhängig von der Grundplatte - gleichbleibende Leistung mit und ohne Grundplatte
• 5G-fähig; umfasst 3,2GHz bis 3,8GHz CBRS-Band
• Einfache Installation; mehrere Implementierungsoptionen (als Standard)
• Zapfenmontage
• Magnetische Befestigung
• Klebeband-Montage
• Bügel-Montage

Anwendungsbereich

• Intelligente Versorgungsunternehmen: Intelligente Strom-, Gas- und Wassermessung
• Intelligente Gebäude: Klimakontrolle, Zugangskontrolle, Sicherheit, Bewässerung
• Digitale Beschilderung
• Lagerhäuser und Logistiksysteme
• -ndustrielle Fabrikautomation, Robotertechnik und andere M2M-Systeme
• Verkehr (Busse, Versorgungsunternehmen und öffentliche Sicherheit)
• Bergbaufahrzeuge & Maschinen Kommunikation, Telemetrie und Automatisierung (M2M & IoT)
• Landwirtschaftliche Maschinen
• Schifffahrt: kleine Boote, Yachten in Küstennähe oder in Gewässern.

Technische Daten

Cellular

• Frequenzbereich: 617 - 6000 MHz

VSWR: ≤2,5:1 über 85% des Bandes

• Belastbarkeit der Einspeisung: 10 W
• Eingangsimpedanz: 50 Ohm (nominal)
• Polarisation: Linear Vertikal
• Koaxialkabel-Verlust:

1. 0,56 dB/m bei 900 MHz
2. 0,72 dB/m bei 1800 MHz
3. 1,2 dB/m bei 3000 MHz
4. DC Kurzschluss: Ja

• Frequenz:

1. 2400-2500 MHz
2. 5000-72000 MHz

• Verstärkung (Max): 7,5 dBi
• VSWR: ≤2:1
• Belastbarkeit der Einspeisung: 10 W
• Nominale Eingangsimpedanz: 50 Ohm (nominal)
• Polarisation: Linear Vertikal
• Koaxialkabel-Verlust: 0,88 dB/m @ 2400 MHz
• 1,65 dB/m @ 5800 MHz
• Pfad zur Erde: Ja
• Wind Überlebensrate: <220 km/h
• Temperaturbereich
• (Betrieb):
• -40°C bis +80°C
• Umgebungsbedingungen: Außen/Innen
• Schutz gegen Eindringen von Wasser
• Verhältnis/Norm:
• IP 69k
• Salzsprühnebel: MIL-STD 810F/ASTM B117
• Relative Luftfeuchtigkeit bei Betrieb: Bis zu 98%
• Luftfeuchtigkeit bei Lagerung: 5% bis 95% - nicht kondensierend
• Lagertemperatur: -40°C bis +80°C
• Entflammbarkeit des Gehäuses
• Bewertung: UL 94-HB
• Schlagfestigkeit: IK 10
• Produktsicherheit & Umwelt: Entspricht den CE- und RoHS-Normen
• Gehäusefarbe: weiß
