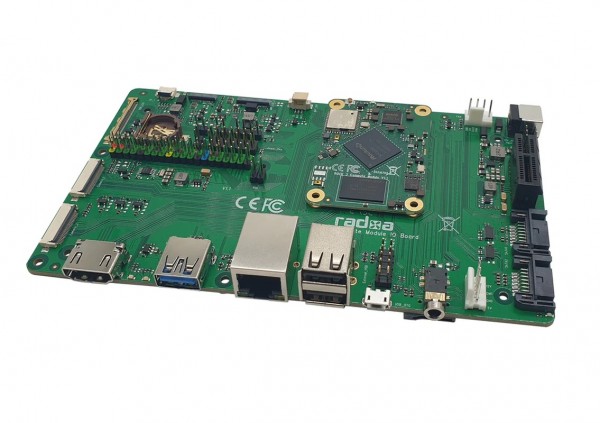

Radxa CM3 IO Board

Es necesario

• CM3(cualquier variante) + placa CM3 IO
• Si el CM3 no tiene eMMC, se requiere una tarjeta micro SD de más de 8 GB para SO.
• Fuente de alimentación
• Fuente de alimentación
  La entrada principal de la fuente de alimentación (DC) es de 2.1mm DC punta positiva +12V(solamente).
• Monitor y cable de máquina.
• Monitor y cable HDMI
  La placa CM3 IO está equipada con un conector HDMI de tamaño completo. Se recomienda un monitor con capacidad HDMI.
  Los datos de visualización HDMI EDID se utilizan para determinar la mejor resolución de pantalla. En los monitores y televisores que soportan 1080p (o 4K) se seleccionará esta resolución. Si no se admite 1080p, se utilizará la siguiente resolución disponible indicada por EDID. Este modo seleccionado funcionaá con la MAYORÍA de los monitores/TVs, pero no con todos.
• Si no se admite 1080p, se utilizaráá la siguiente resolución disponible indicada por EDID.
• Serie de cables USB a TTL
  La placa CM3 IO exporta una consola serie dedicada para la CPU, que puede acceder al mensaje de depuración de bajo nivel.
• Cable Micro USB
• Cable Micro USB
  Si desea escribir una imagen en la CM3 eMMC desde el puerto USB OTG o utilizar comandos fastboot/adb necesita un cable micro USB para conectar la placa CM3 IO y el PC.
• Cable Micro USB.

• Encendido

  Enchufe el 12V DC, el CM3 debe arrancar automáticamente. Si el CM3 no tiene eMMC o la eMMC está vacía, conecte el micro USB al PC host, el PC host debería detectar el CM3 en modo maskrom.

  Encendido

  Enchufe el 12V DC el CM3 debe arrancar automáticamente.

  Instalar imagen en CM3

  • Instala la imagen en la tarjeta SD, consulta  instalación de la tarjeta microSD
  • Instala la imagen en la tarjeta SD, consulta  instalación de la tarjeta microSD

  USB 3.0

  Hay un puerto USB 3.0 A en la placa IO, que soporta 5.0Gbps. La función USB 3.0 se comparte con SATA2, un 1in->2out mux CH482D se utiliza para la conmutación de funciones a USB 3.0 o SATA2. GPIO3_C7 se utiliza para la selección de ruta, Cuando GPIO3_C7 es bajo, la ruta de la señal a USB 3.0, cuando GPIO3_C7 es alto, la ruta de la señal a SATA2.

  El límite de corriente de salida para el USB 3.0 es de 2A.

  El límite de corriente de salida para el USB 3.0 es de 2A.

  Ranura PCIe

  Hay una ranura PCIe x1 en la placa IO, que soporta 5,0Gbps. La función PCIe se comparte con SATA1, un 1in->2out mux CH482D se utiliza para el cambio de función a PCIe o SATA1. GPIO3_C6 se utiliza para la selección de ruta, Cuando GPIO3_C6 es baja, la ruta de la señal a PCIe, cuando GPIO3_C6 es alta, la ruta de la señal a SATA1.

  El PCIe en el CM3 cumple con la especificación PCIe 2.1 y soporta un carril y el modo Root Complex. La alimentación de la ranura PCIe es directamente de +12V DC, asegúrese de que la fuente de alimentación puede proporcionar suficiente corriente para la tarjeta PCIe.

  El PCIe en el CM3 cumple con la especificación PCIe 2.1 y soporta un carril y el modo Root Complex.

  SATA 1&2

  La placa IO tiene dos puertos SATA compatibles con Serial ATA 3.3 y AHCI Revisión 1.3.1, SATA 1 es compartido con USB 3.0 y SATA 2 es compartido con PCIe, establece la ruta de señal correspondiente para usarlo. El conector U28 puede usarse para la alimentación SATA, los +12V de U28 vienen directamente de los +12V DC, asegúrese de que la fuente de alimentación puede proporcionar suficiente corriente para el disco duro.

  Micro USB

  El puerto Micro USB en la placa IO soporta los modos host y dispositivo, se utiliza para la instalación de firmware en eMMC desde el PC host o utilizando la depuración ADB. Nota: Cuando está en modo máscara, el USB OTG está forzado en modo dispositivo.

  Otros Pinout

  https://wiki.radxa.com/Rock3/CM3/IO/pinout
