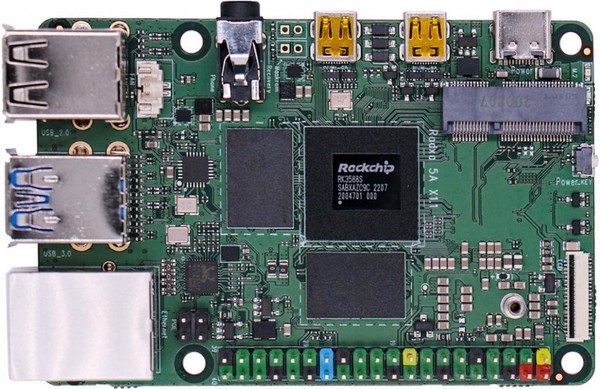

ROCK 5 Modelo A RK3588 4GB LPDDR4

SBC Rockchip RK3588 basado en ARM ocata core de 64bits

SBC de última generación de RADXA´s basado en Rockchip RK3588 en un factor de forma compacto repleto de una amplia gama de funcionalidades, características y opciones de expansión líderes en su clase. Están disponibles en varias opciones de memoria RAM LPDDR4x (4, 8 y 16GB).

Detalles del producto Rock5 Model A

Procesador Octa Core de 64 bits RK3588S

Cortex®-A76 cuádruple a 2.2~2.4GHz y Cortex®-A55 cuádruple a 1.8GHz basado en Arm®
Configuración DynamIQ™

GPU

GPU Arm Mali™ G610MC4 compatible con:

– OpenGL® ES1.1, ES2.0, and ES3.2
– OpenCL® 1.1, 1.2 and 2.2
– Vulkan® 1.1 and 1.2
– Módulo de aceleración de imágenes 2D de alto rendimiento integrado

NPU

Soporta aceleración INT4/INT8/INT16/FP16/BF16 y TF32 y la potencia de cálculo hasta 6TOPs

Memoria LPDDR4

64bits LPDDR4x RAM con 4, 8 o 16GB

SPI Flash

32MB SPI flash soldada

Display HDMI y MIPI DSI

Compatibilidad con tres pantallas a través de dos HDMI,y una MIPI DSI

Decodificador mutivídeo H.265/H.264/AV1/AVS2 de hasta 8K@60fps
Decodificador multivídeo H.264/H.265 de hasta 8K@30fps

Interfaces

· 1x USB Tipo-C™ para alimentación compatible con USB PD 2.0 y QC 2.0
· 1x Tarjeta Micro SD
· 2x puertos de salida micro HDMI (1x hasta 8Kp60, 1x hasta 4Kp60 de resolución de pantalla)

· 2x USB2 Tipo A HOST
· 1x USB3 Tipo A HOST, 1x USB3 Tipo A OTG/HOST
· 1x Gigabit Ethernet (soporta PoE con add-on PoE HAT)
· 1x M.2 E Key con soporte PCIe 2.1 de un carril, SATA, USB 2.0
· 1x conector para módulo eMMC para eMMC 5.1
· 1x de cámara (1x MIPI CSI de cuatro carriles o 2x MIPI CSI de 2 carriles)
· 1x Pantalla LCD (MIPI DSI de cuatro carriles)

· Miscelánea

– 1x conector de batería RTC
– 1x conecor ventilador PWM
– 1x botón de encendido
– 1x pin restablecer, 1x pin Maskrom
– 1x LED encendido, 1x LED usuario

·Cabezal de 40 pin 0.1” (2.54mm) que admite una amplia gama de opciones de interfaz:

– Hasta 5 x UART(2x con control de acceso)
– Hasta 3 x SPI bus
– Hasta 6 x I2C bus
– Hasta 1 x PCM/I2S
– Hasta 2 x SPDIF
– Hasta 7 x PWM
– Hasta 1 x CAN
– Hasta 1 x ADC
– Hasta 27 x GPIO
– 2 x 5V DC power in/out
– 2 x 3.3V power out


Software

· ArmV8 Instruction Set
· Debian/Ubuntu Linux support
· Android 12 support
· OpenFyde OS(Chromium OS fork) support
· RKNPU2 NPU software stack
· Hardware access/control library for Linux/Android

USB 3.0 HOST x3

1x USB-C

2x USB-A

Network

LAN

1GbE LAN con soporte para PoE

*se necesita un HAT adicional para la alimentación a través de PoE

WIFI

módulo opcional vía WIFI

Otros

Conector de batería RTC para backup

USB Tipo-C™ PD Version 2.0 con 9V/2A, 12V/2A, 15V/2A y 20V/2A

Adaptador Qualcomm® Quick Charge™ 2.0 QC 3.0/2.0, 9V/2A, 12V/2A

Adaptador de corriente con voltaje fijo en el rango de 5.2V a 20V en el puerto USB Tipo-C

ROCK 5A ha sido diseñado para funcionar en temperaturas de entre 0°C a 50°C

Tamaño 85mm x 56mm
