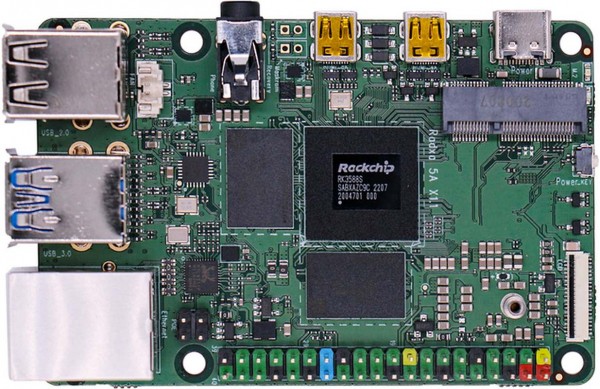

Radxa ROCK 5A RK3588 16GB (RS120-D16)

Placa base Rockchip RK3588 de 64 bits con octa núcleo ARM

La última generación de placas base de RADXA basadas en el Rockchip RK3588 en un factor de forma compacto, con una amplia gama de funcionalidades de clase líder, características y opciones de expansión. Están disponibles en varias opciones de memoria RAM LPDDR4x (4, 8 y 16GB).

Detalles del producto Rock5 Model A

RK3588Sprocesador de 64 bits octa núcleo

Cuatro Cortex®-A76 @ 2.2~2.4GHz y cuatro Cortex®-A55 @ 1.8GHz basados en Arm®
Configuración DynamIQ™

GPU

Arm Mali™ G610MC4 GPU que admite:

– OpenGL® ES1.1, ES2.0 y ES3.2
– OpenCL® 1.1, 1.2 y 2.2
– Vulkan® 1.1 y 1.2
– módulo de aceleración de imágenes 2D de alta performance incrustado

NPU

Admite aceleración y cálculo INT4/INT8/INT16/FP16/BF16 y TF32
Potencia de hasta 6TOPs

Memoria LPDDR4

Memoria RAM LPDDR4x de 64 bits con 4, 8 o 16GB

Flash SPI

32MB de flash SPI soldada

Pantalla HDMI y MIPI DSI

Soporte de triple pantalla a través de dos HDMI y un MIPI DSI

Decodificador de video multicanal H.265/H.264/AV1/AVS2 hasta 8K@60fps
Decodificador de video multicanal H.264/H.265 hasta 8K@30fps

Interfaces

· 1x puerto USB Type-C™ para alimentación que admite USB PD 2.0 y QC 2.0
· 1x ranura de tarjeta Micro SD
· 2x puertos de salida de video micro HDMI (1x hasta 8Kp60, 1x hasta 4Kp60)

· 2x puertos USB2 Type A HOST
· 1x puerto USB3 Type A HOST, 1x puerto USB3 Type A OTG/HOST
· 1x puerto Ethernet Gigabit (admite PoE con add-on PoE HAT)
· 1x conector M.2 E Key con soporte PCIe 2.1 one-lane, SATA, USB 2.0
· 1x conector de módulo eMMC para soporte eMMC 5.1
· 1x puerto de cámara (1x cuatro-lane MIPI CSI o 2x dos-lane MIPI CSI)
· 1x puerto de pantalla LCD (cuatro-lane MIPI DSI)

· Miscelánea

– 1x conector de batería RTC
– 1x conector de ventilador PWM
– 1x botón de encendido
– 1x pin de recuperación, 1x pin de Maskrom
– 1x LED de poder, 1x LED de usuario

·40 pin 0.1” (2.54mm) header que admite una amplia gama de opciones de interfaz:

– Hasta 5 x UART (2x con control de flujo)
– Hasta 3 x SPI bus
– Hasta 6 x I2C bus
– Hasta 1 x PCM/I2S
– Hasta 2 x SPDIF
– Hasta 7 x PWM
– Hasta 1 x CAN
– Hasta 1 x ADC
– Hasta 27 x GPIO
– 2 x 5V DC power in/out
– 2 x 3.3V power out
?

Software

· Conjunto de instrucciones ArmV8
· Soporte para Debian/Ubuntu Linux
· Soporte para Android 12
· Soporte para OpenFyde OS (fork de Chromium OS)
· Pila de software NPU RKNPU2
· Biblioteca de acceso/control de hardware para Linux/Android

USB 3.0 HOST x3

1x USB-C

2x USB-A

Red

LAN

1GbE LAN con soporte PoE

*Se requiere un HAT adicional para alimentación vía PoE

WIFI

vía módulo WIFI opcional

Otros

Conector de batería RTC para respaldo de tiempo

USB Type-C™ PD Version 2.0 con 9V/2A, 12V/2A, 15V/2A y 20V/2A

Cargador rápido Qualcomm® Quick Charge™ 2.0 QC 3.0/2.0 adaptador, 9V/2A, 12V/2A

Adaptador de potencia con voltaje fijo en el rango de 5.2V a 20V en el puerto USB Type-C

ROCK 5A ha sido diseñado para operar entre 0°C y 50°C

Tamaño 85mm x 56mm
