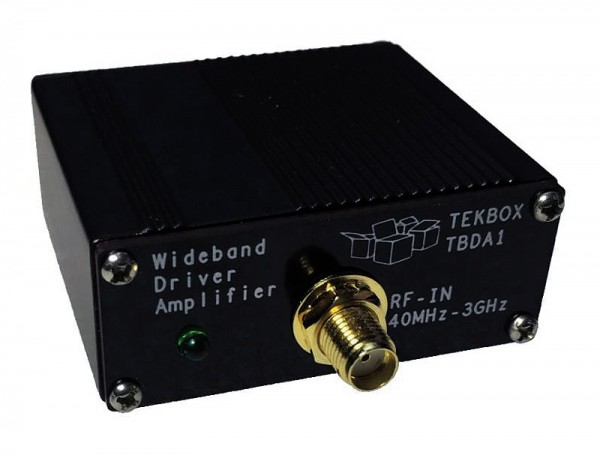

TBDA1-Breitband-Treiber Verstärker
Die TBDA1-Breitband-Treiber Verstärker sind vielseitige Bausteine, die sich leicht in Laboraufbauten integrieren lassen. Mit einem Frequenzbereich von 40MHz bis 3GHz und einer Ausgangsleistung von + 22 dBm bei 1dB Kompression sind sie ideal, um die Amplitude von HF-Quellen mit geringer Leistung zu verstärken oder um Leistungsverstärkerstufen anzutreiben. Die TBDA1-Breitbandverstärker sind mit 14dB oder 28dB Verstärkung erhältlich.
SPEZIFIKATIONEN
TBDA1/14dB
Eingang: 50 Ohm, SMA-Buchse
Ausgang: 50 Ohm, SMA-Buchse
Nominale Versorgungsspannung: 5V, typ. 115mA, Mini-USB-B Anschluss
Maximale Versorgungsspannung: 5,5V
Maximale Eingangsleistung: +20dBm
1dB Ausgangskompressionspunkt @ 40MHz: +21.5dBm
1dB Ausgangskompressionspunkt @ 2 GHz: +22.5dBm
Ausgangsinterceptpunkt 3. Ordnung bei 40 MHz: +40dBm
Interceptpunkt des Ausgangs 3. Ordnung bei 2 GHz: +43dBm
Rückwärts-Isolierung S12: -20dB
Rauschzahl: 3 ... 4 dB
Verstärkung:
|
25 MHz |
50 MHz |
100 MHz |
500 MHz |
1 GHz |
1.5 GHz |
2 GHz |
2.5 GHz |
3 GHz |
|
12 dB |
13.8 dB |
14.2 dB |
14.2 dB |
14.1 dB |
14.2 dB |
13.6 dB |
13.8 dB |
14 dB |
ANWENDUNG
Allzweck-Verstärkungsblock
RF-Treiber Verstärker
