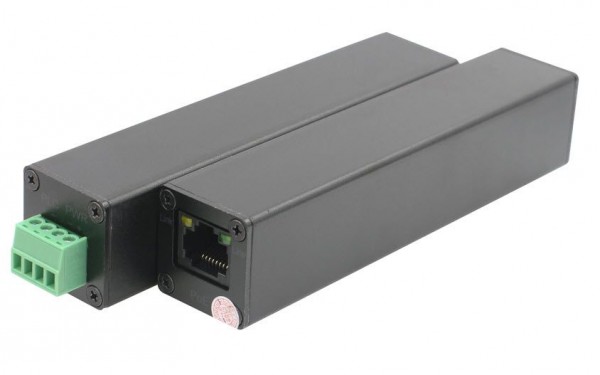

ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit
![Vista preliminar: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit](https://shop.allnet.es/media/image/87/3f/5f/Id932e5bbe06bb113709781c80ed93e406d666caf_200x200.jpg "Vista preliminar: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit")
![Vista preliminar: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit](https://shop.allnet.es/media/image/09/37/c3/I6cd23ea6d24325f6f7d9b7460ef5a995c2861b5f_200x200.jpg "Vista preliminar: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit")
![Vista preliminar: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit](https://shop.allnet.es/media/image/ef/f6/29/Id3e39fb9e9ffb8e42b9d804bf3981aca2d7f2c7c_200x200.jpg "Vista preliminar: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit")
![Vista preliminar: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit](https://shop.allnet.es/media/image/ca/8d/57/Ifeb4518518d27357173f93d029ec314d8aaf2b86_200x200.jpg "Vista preliminar: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit")
![Vista preliminar: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit](https://shop.allnet.es/media/image/70/05/6d/Icaa8203b0fdcb1019e1804ae74c610fac56bbc90_200x200.jpg "Vista preliminar: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit")
![Vista preliminar: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit](https://shop.allnet.es/media/image/43/5f/2f/Idcf65b3ad55bfffd66be07b90ee2246a15c0b15e_200x200.jpg "Vista preliminar: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit")
![Vista preliminar: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit](https://shop.allnet.es/media/image/54/ff/c4/I4d4dc84fbe4104206f0168f594e5c87b913524ea_200x200.jpg "Vista preliminar: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit")
![Vista preliminar: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit](https://shop.allnet.es/media/image/fd/e4/df/Idae51672768670a11d79023c5f33fed15f95e11d_200x200.jpg "Vista preliminar: ALLNET Media Converter Network & PoE over 2 Wire Set AF "ALL-MC302v2P2WIRE-Set" incl. external power supply unit")
Los precios no incluyen IVA ni gastos de transporte
Disponibilidad inmediata, Plazo de entrega aprox. 1-3 días laborables
- Stock: 0
- Nº de artículo 195451
- Fabricantes: ALLNET
- Número de artículo del fabricante: ALL-MC302P2WIRE-Set
- Código EAN: 4038816106520
- Peso: 1kg
- Garantía: 24 Meses
- ¿Preguntas sobre este artículo?
Downloads
declaración de conformidad
Ficha ténica DE
Ficha técnica EN
Ficha técnica ES
Ficha técnica FR
Manual
Manual EN
EU RoHS und REACH Erklärung
Destacados:
- PoE y alimentación a través de dos hilos
- Power
- IEEE802.3af
- Tasa de datos máxima 200Mbps
- Tasa de datos máx. 200Mbps
- Distancia máxima: 200Mbps.
- Distancia máxima: 500m a través de dos cables
- Distancia máxima: 500m a través de dos cables
- El máster requiere una fuente de alimentación de 48VDC~57VDC que está incluida, para fuentes de alimentación opcionales ver accesorios
- Fuente de alimentación incluida
Vista general
El conjunto ALL-MC302v2P2WIRE le ofrece la posibilidad de configurar tanto datos como PoE a través de una conexión de 2 hilos. La máx. La longitud máxima del cable es de 500 m. El maestro debe recibir alimentación a través de una fuente de alimentación y suministra datos y alimentación tanto al adaptador esclavo como al dispositivo final PoE del esclavo. El conjunto es adecuado para actualizar sistemas analógicos a través de una infraestructura de cable existente. El tamaño compacto del convertidor de medios es perfecto para sustituir antiguas estaciones de puerta por una nueva estación de puerta IP.
Dimensiones:
Diagrama de conexión:
Tabla de potencias, anchos de banda y distancias
|
Receptor <- -> Transmisor |
Cable 2×0.75 mm² |
||
|
Tipo de fuente de alimentación del receptor |
DC 48-56 (30 W) |
DC 48-56 (60 W) |
|
|
Distancia 100 M |
Ancho de banda (Mbps) |
83 |
83 |
|
PoE (W) |
27 |
27 |
|
|
Distancia 200 M |
Ancho de banda (Mbps) |
82 |
82 |
|
PoE (W) |
26.5 |
27 |
|
|
Distancia 300 M |
Ancho de banda (Mbps) |
80 |
80 |
|
PoE (W) |
26.3 |
27 |
|
|
Distancia 400 M |
Ancho de banda (Mbps) |
78.2 |
78.2 |
|
PoE (W) |
22.8 |
27 |
|
|
Distancia 500 M |
Ancho de banda (Mbps) |
76 |
76 |
|
PoE (W) |
18.2 |
26.5 |
|
|
Receptor <- -> Transmisor |
Cable coaxial |
||
|
Tipo de fuente de alimentación del receptor |
DC 48-56 (30 W) |
DC 48-56 (60 W) |
|
|
Distancia 100 M |
Ancho de banda (Mbps) |
84.2 |
84.2 |
|
PoE (W) |
26.6 |
27 |
|
|
Distancia 200 M |
Ancho de banda (Mbps) |
83.4 |
83.4 |
|
PoE (W) |
26.2 |
27 |
|
|
Distancia 300 M |
Ancho de banda (Mbps) |
82 |
82 |
|
PoE (W) |
26 |
27 |
|
|
Distancia 400 M |
Ancho de banda (Mbps) |
80 |
80 |
|
PoE (W) |
22.2 |
27 |
|
|
Distancia 500 M |
Ancho de banda (Mbps) |
79 |
79 |
|
PoE (W) |
17.8 |
26 |
|
Nota:
La velocidad de datos real y el rendimiento PoE pueden variar en función de las condiciones ambientales y la calidad del cable.
Detalles técnicos:
Ethernet |
|
|
Normas de red |
IEEE 802.3 10BaseT |
| Acuerdo Up down | CSMA/CA |
| Tasa de transmisión | 500Mbps Ancho de banda físico 88Mbps Transmisión Velocidad |
|
Cableado |
Cat5 o superior |
|
Distancia máxima |
100m |
|
Conector |
1x RJ45 |
Par trenzado |
|
|
Cableado |
Par trenzado |
|
Conector |
Bloque de terminales de 2 pines |
|
Distancia |
Hasta 500m@24AWG |
|
Datarate downlink |
Hasta 500Mbps |
|
Enlace ascendente Datarate |
Hasta 500Mbps |
| Tecnología |
Comunicación por línea eléctrica (PLC) |
Eléctrica y Mecánica |
|
|
Potencia de entrada |
48-57VDC (bloque de terminales) |
|
Consumo de energía |
=3,5W / PC |
|
Estándar PoE |
IEEE802.3af |
|
Potencia de salida |
Estándar 48VDC; IEEE802.3af |
|
Puerto |
RJ45 |
|
Anchura (An x Pr x Al) |
123mm x 26mm x 26mm |
|
Peso |
0,25kg |
|
Caja |
Carcasa de aluminio |
Medio ambiente |
|
| Temperatura de funcionamiento | -20°C a 60°C |
|
Humedad relativa |
<95% (Sin condensación) |
ALLNET ALL-B100-24VDC / Power-Booster 24VDC to 48~55VDC 90W
Ref.fabricante: ALL-B100-24VDC
Disponibilidad inmediata, Plazo de entrega aprox. 1-3 días laborables
Mean Well Fuente de alimentación carril DIN 48V/75W
Ref.fabricante: SDR-75-48
Disponibilidad inmediata, Plazo de entrega aprox. 1-3 días laborables
Mean Well Fuente de alimentación carril DIN 48V/120W
Ref.fabricante: SDR-120-48
Disponibilidad inmediata, Plazo de entrega aprox. 1-3 días laborables
Mean Well Fuente de alimentación carril DIN 48V/480W
Ref.fabricante: SDR-480-48
Disponibilidad inmediata, Plazo de entrega aprox. 1-3 días laborables
ALLNET Ersatznetzteil 55V/2A für z.B. ALL048900 oder andere PoE Endgeräte
Ref.fabricante: PSU_55V_2A
Disponibilidad inmediata, Plazo de entrega aprox. 1-3 días laborables
ALLNET ALL95101 Protector contra rayos Cat 6 / ADSL / VDSL /
Ref.fabricante: ALL95101
Disponibilidad inmediata, Plazo de entrega aprox. 1-3 días laborables
ALLNET Cables de recambio para conversor de medios
Ref.fabricante: ALL-MC302_Connector_Green
Disponibilidad inmediata, Plazo de entrega aprox. 1-3 días laborables
Downloads
Dokumentation | |||
 |
Dokumentation 11.06.2021 |
ALL-MC302P2WIRE-Set Kurzanleitung (deutsch) |
 |
|
Dokumentation 11.06.2021 |
ALL-MC302P2WIRE-Set Benutzerhandbuch (englisch) |
|
