Tekbox TBMDA1 / Modulierbarer Breitband-Leistungsverstärker 40MHz..3GHz, bis 150mW

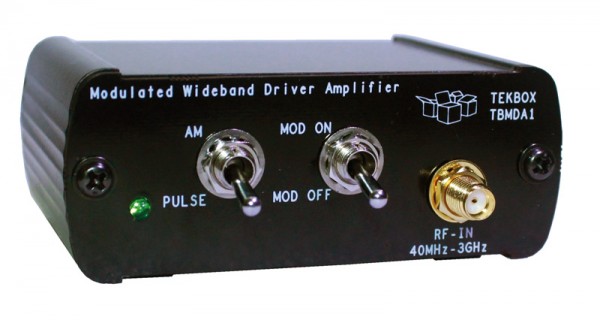

TBMDA1 Modulierter Breitband-TreiberVerstärker

Der modulierte Breitband-Treiber Verstärker TBMDA1 wurde entwickelt, um eine kostengünstige Signalquelle für die Störfestigkeitsprüfung von elektronischen Baugruppen und Produkten zu schaffen. Er ist für die Ansteuerung durch den Mitlauf Generatorausgang von Spektrum Analysatoren ausgelegt. Mit seiner Verstärkung von 22 dB und einem 1dB-Kompressionspunkt von +22dBm kann er die Ausgangsleistung eines Mitlaufgenerators auf bis zu 150mW erhöhen. Der TBMDA1 ist ideal für die Ansteuerung von Tekbox-Nahfeldsonden, um die empfindliche Stelle einer elektronischen Schaltung zu finden oder um elektrische Felder bis zu 50V/m bei der Ansteuerung der Tekbox TEM Cell TBTC1, 25V/m bei der Ansteuerung der TBTC2 oder 18V/m bei der Ansteuerung der TBTC3 zu erzeugen. Die Testsignale für die Störfestigkeitsprüfung können CW, AM oder PM sein. Daher bietet das TBMDA1 eine eingebaute Modulationsfunktion zur Erzeugung von 1kHz AM- oder PM-Signalen. Im PM-Modus kann der TBMDA1 auch ein 217Hz-Signal mit 12,5% Tastverhältnis erzeugen, um das TDMA-Rauschen von Mobiltelefonen zu simulieren.

MERKMALE

• CW-Verstärker (Modulation aus)
• 1 kHz, 80% AM-Modulation
• 1 kHz, 50% Tastverhältnis Pulsmodulation
• 217 Hz, 12,5% Tastverhältnis Impulsmodulation

SPEZIFIKATIONEN

Eingang: 50 Ohm, SMA-Buchse
Ausgang: 50 Ohm, SMA-Buchse
Nominale Versorgungsspannung: 5V, typ. 235mA, Mini-USB-B Anschluss
Maximale Versorgungsspannung: 5,5V
Maximale Eingangsleistung: +9dBm
1dB Ausgangskompressionspunkt @ 40MHz: +21.5dBm
1dB Ausgangskompressionspunkt @ 2 GHz: +22.5dBm
Ausgangsinterceptpunkt 3. Ordnung bei 40 MHz: +39dBm
Interceptpunkt des Ausgangs 3. Ordnung bei 2 GHz: +42dBm
Rückwärts-Isolierung S12: -45dB
Rauschzahl: 3 ... 4 dB
Interne Modulationsfrequenz AM: 1 kHz ±10%
Interne Modulationsfrequenzen PM: 1 kHz ±10%, 217 Hz ±20%
Tastverhältnis, PM: 50% ±10% bei 1 kHZ; 12,5% ±20% bei 217 Hz

Verstärkung

ANWENDUNG

    Verstärkungsblock für allgemeine Zwecke
    Signalquelle für Störfestigkeitsprüfungen, Ansteuerung von Nahfeldsonden
    Signalquelle für Störfestigkeitsprüfungen, Ansteuerung von TEM-Zellen
