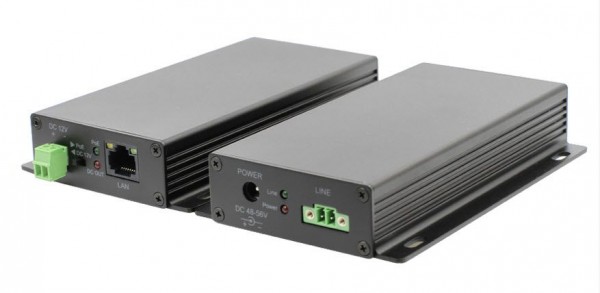

ALLNET MC303P2WIRE-Set Convertidor de medios, sin fuente de alimentación

Destacados:

• PoE y alimentación a través de dos cables
• IEEE802.3af/at
• Velocidad de datos max. 200Mbps
• Distancia máxima 500m a través de dos hilos
• Interruptor DIP para salida de energía: 12VDC/2A o PoE
• Se requiere una fuente de alimentación opcional de 48VDC~57VDC en el maestro (ver accesorios)

Descripción

El Set ALL-MC303P2WIRE le ofrece la posibilidad de establecer tanto datos como PoE a través de una conexión de 2 hilos. La longitud máxima del cable puede ser de La longitud del cable puede ser de máx. 500m. El maestro tiene que ser alimentado con una fuente de alimentación y alimenta tanto el adaptador esclavo como el dispositivo final PoE en el esclavo con datos y energía. El conjunto es adecuado para actualizar los sistemas analógicos a través de una infraestructura de cables existente. El tamaño compacto del convertidor de medios es perfecto para sustituir las antiguas estaciones de puerta por una nueva estación de puerta IP. El conjunto ALL-MC303P2WIRE ofrece la opción adicional de que el suministro de energía del dispositivo final respectivo puede realizarse a través de PoE u opcionalmente con 12VDC/2A en el esclavo. Esta flexibilidad permite alimentar tanto dispositivos finales PoE como no PoE "siempre que el dispositivo final pueda funcionar con 12VDC - ejemplo: algunas cámaras de vigilancia, centros de control de edificios en red "ALL3419 / ALL4175" etc.".

Dimensiones:

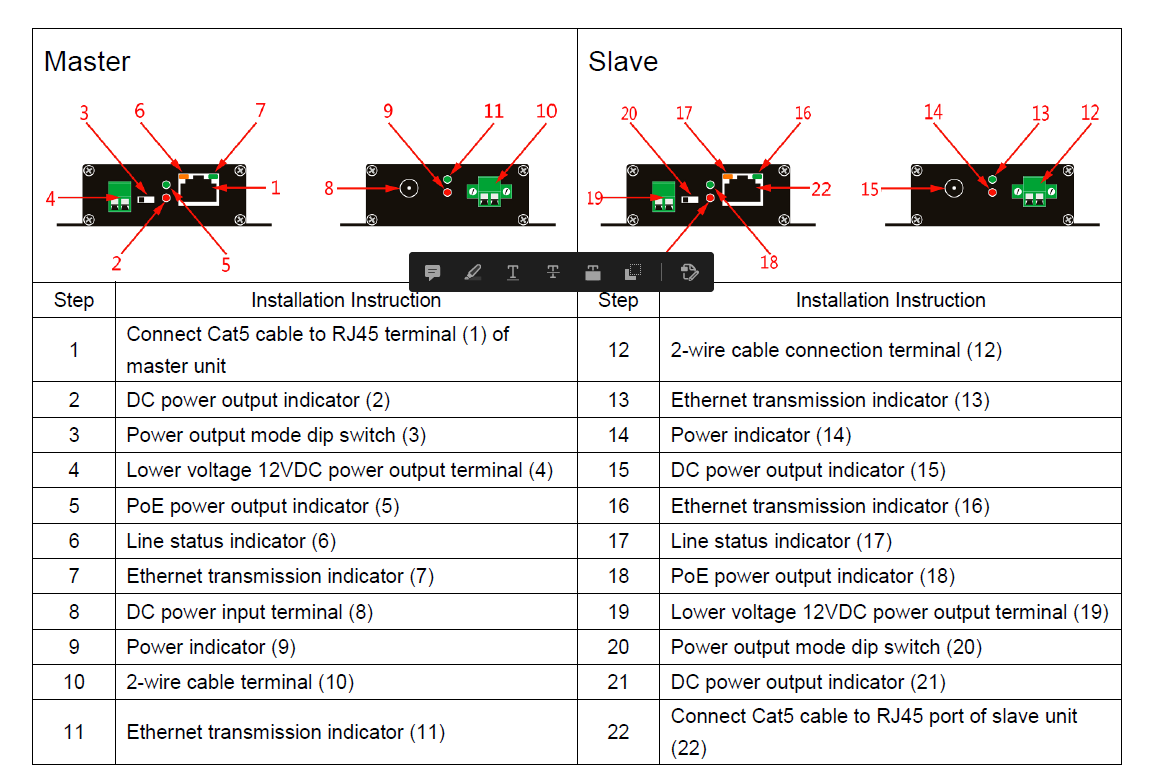

Diagrama:

Pérdida de velocidad y potencia:

ALL-MC303P2WIRE-SET admite la transmisión ampliada de datos de alta velocidad en la red. Los datos varían en función del tipo de cable. Además, cuanto más largo sea el cable, menor será la velocidad de transmisión. Los siguientes detalles de la prueba son para su información:

Los datos anteriores son parámetros de una red unidireccional. Las pruebas se han realizado con la condición de que el cable no esté completamente retirado. Puede haber diferencias con respecto a la aplicación práctica de los datos. La tasa sólo se utiliza como referencia para la aplicación del proyecto.

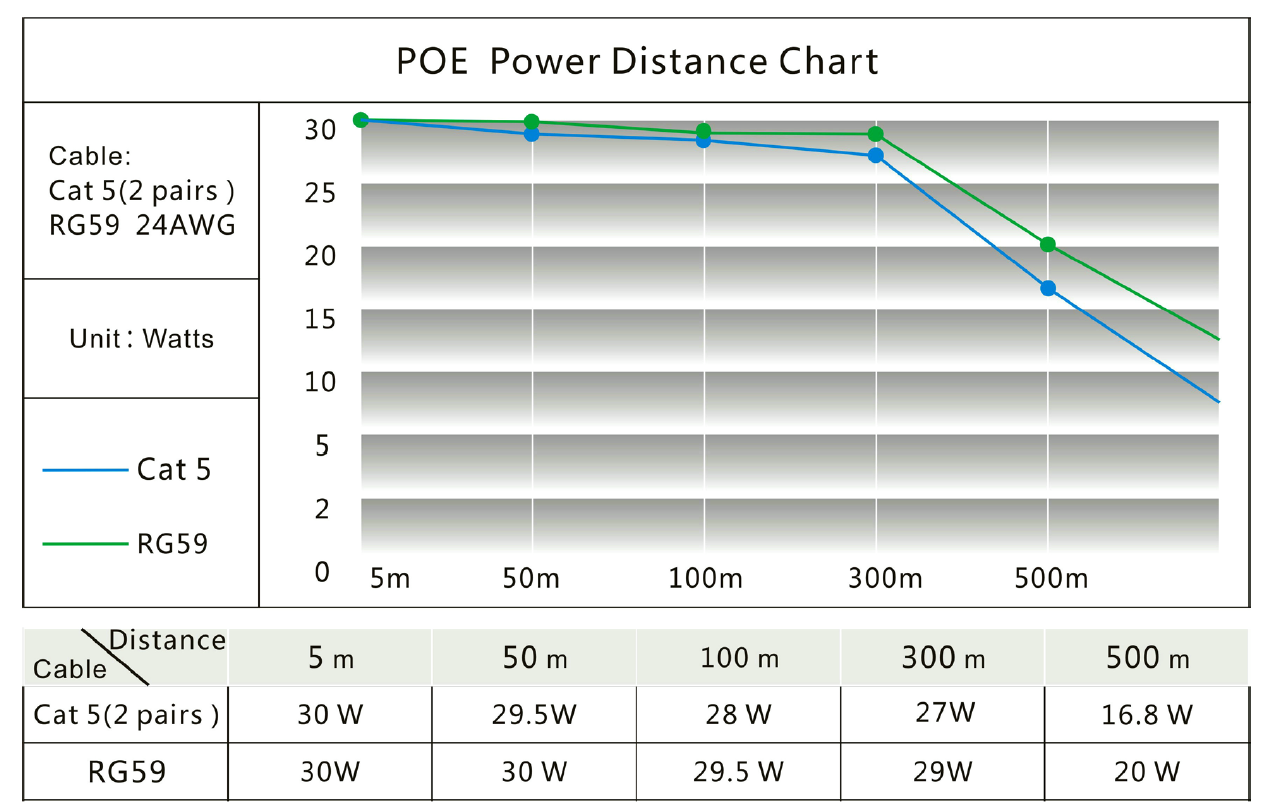

Tabla de distancias de alimentación PoE:

La red y la alimentación pueden transmitirse a través de 2 hilos. La potencia total de salida PoE es de 30 W (at) y puede atenuarse durante la transmisión por cable. Cuanto mayor sea la distancia, mayor será la atenuación.
La pérdida de potencia y la atenuación difieren en función del tipo de cable. La siguiente tabla de distancias PoE es sólo de referencia.

Notas: En la figura anterior, la coordenada vertical izquierda es la potencia de salida PoE, la coordenada horizontal inferior es la distancia de transmisión PoE, por favor compare las coordenadas horizontales y verticales al mismo tiempo para obtener la potencia de salida correspondiente exacta.

Detalles Técnicos:
